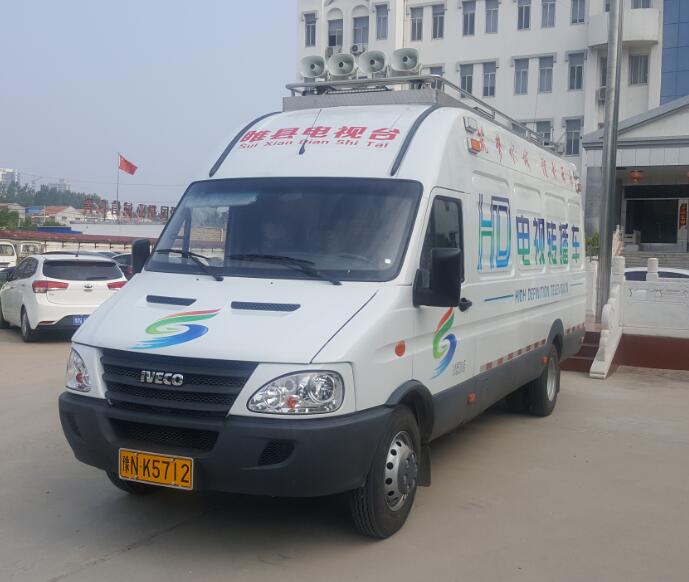

广播直播车-ZKTC2

来源:联系我们果博东方有限公司联系电话19184118882(客服) 更新时间:2018-7-12浏览:6027 次


根据移动广播的特点,广播直播车设备配置应当以高可靠性为出发点,为此,设备配置上采取主备双UPS电源供电系统、控制台采用多路立体声模拟调音台、音源采用车用CD卡座、主备调频发射机、主备扩声功放,以确保系统的可靠运行。
1、主控调音台:应选用多路立体声模拟调音台作为主控调音台,该调音台应具有4路话筒输入、16路立体声输入(8路立体声信号源A/B切换)功能,既具有数字调音台无法比拟的音质好和高可靠性特点,又具备了多路信号输入功能,满足多路信号源切换,使得系统构造精简、操作简便。
2、信号源部分:配置3路头戴式电容话筒,以符合移动直播需求;配置4路无线话筒+车载吸盘式接受天线(增益4dB),可以满足200米半径范围的现场传音;配置优质车载CD、车载卡座作为移动直播信号源,确保防震效果;配置专业CD、卡座作为通用信号源;配置笔记本电脑+专业声卡作为移动工作站使用,既可作为信号源又可进行现场信号录制,同时还应配备无线宽带接入设备,实现车内宽带网节目运行功能;配置移动式电话耦合器,实现4路电话回传功能。
3、信号处理部分:调音台的输出信号经直播延时器输出,通过数字音频处理器对信号进行处理,信号经音频信号分配器分配后分别送入发射机、功率放大器等。
4、信号传输部分:采用2种传输方式。一是,直播时,调音台的输出信号经处理后送入100W调频发射机,经升降式玻璃钢天线发射,在电台播出机房通过楼顶高增益天线、优质调频接收机接收现场信号进行转播,信号回传直线距离达25Km。二是,现场信号经数字压缩处理后通过电话线路进行回传,电台播出机房进行信号解压处理还原后进行转播,信号回传距离不受限制。
5、现场扩声部分:车内配置一台200W定压功放,车体安装6只TOA  SC-630M 30W高品质扩声喇叭,可以满足一般广场扩声;针对现场演出需要,车内配置3台大功率音频放大器,可推动2只1000W主音箱和2只300W辅音箱,满足一般演出需求。
6、电源供电部分:车内配置APC SMART 3KVA和1KVA两套UPS,配置6只100AH电瓶(安装在车架下面),作为移动直播主备电源,确保8小时移动直播要求。1KVA  UPS可以满足车队移动直播需求,3KVA  UPS既可以满足车队移动直播需求又可以满足一般现场扩声和移动扩声需求。固定现场,可以进行市电供电,通过10KW隔离变压器将市电引入车内,设备系统功率为3 KW,顶置空调功率为1.6KW,满足系统设备以及车载空调供电需求。
8、空调配置:要求直播工作区内空调系统噪声低于40 dB。汽车行使过程中,采用汽车自带空调系统对驾驶区、设备区、直播工作区提供冷暖系统。
9、天线配置:车内安装手摇升降天线杆,可以将车顶的玻璃钢全向增益天线升高5米,固定直播场所玻璃钢全向增益天线作为发射天线。车顶配线箱内安装天线馈线插座,用于连接玻璃钢全向增益天线、小型吸盘式天线和抛物面天线,吸盘式天线用于移动直播发射以及无线话筒、调频接收机接收信号。
10、线路配置:汽车右侧(与机架对应)安装信号配线箱,提供4路电话线路配线、2路RJ45网络配线、8路音箱配线、8路立体声音频配线、2路光纤配线、2路视频配线、2路射频配线。车体左侧下部配置100米 SKGC201音频电缆(2*4芯,直径12mm)、电源电缆盘各1只。车内走线均为暗线布置。直播工作区、设备维护区、配线箱、驾驶区均设置市电电源插座。
